Projeto Apple Carplay e Android Auto em central multimidia original antiga

Olá a todos, esse projeto é antigo e nesse momento a engenharia reversa vai além do meu conhecimento e tempo.

Deixarei abaixo uma explicação simples de como tudo funciona, os arquivos e as dicas. Quem conseguir desenvolver algo mais confiável, me avise.

A senha para descompactar os arquivos é “reiaudio” sem aspas, lógico.

Publicidadepublicidade

A ideia principal é colocar o Apple Carplay em centrais multimidias Kia e Hyundai com Windows CE 6.

Estas centrais multimidias, mais conhecidas como “motrex” mas são fabricadas pela Tinnos. Elas equiparam os modelos Hyundai Santa Fe e HB20 e nos modelos Kia Sorento e Kia Soul.
Esse projeto NÃO foi feito para modelos IX35, Santa Fé sem amplificador externo ou Hyundai Azera. Essa centrais não foram fabricadas pela Tinnos.

Quem for testar vai precisar do hardware Carlinkit, ele pode ser encontrado na loja oficial do Aliexpress no link abaixo:

https://s.click.aliexpress.com/e/_DD4WK4b

O software Carlinkit para windows CE pode ser encontrado no link abaixo:

autokit_wince_2022.rar

Se você não ler essa postagem com atenção não saberá que existe senha pra descompactar. Recomendo ler tudo do inicio.

Instalando o autokit

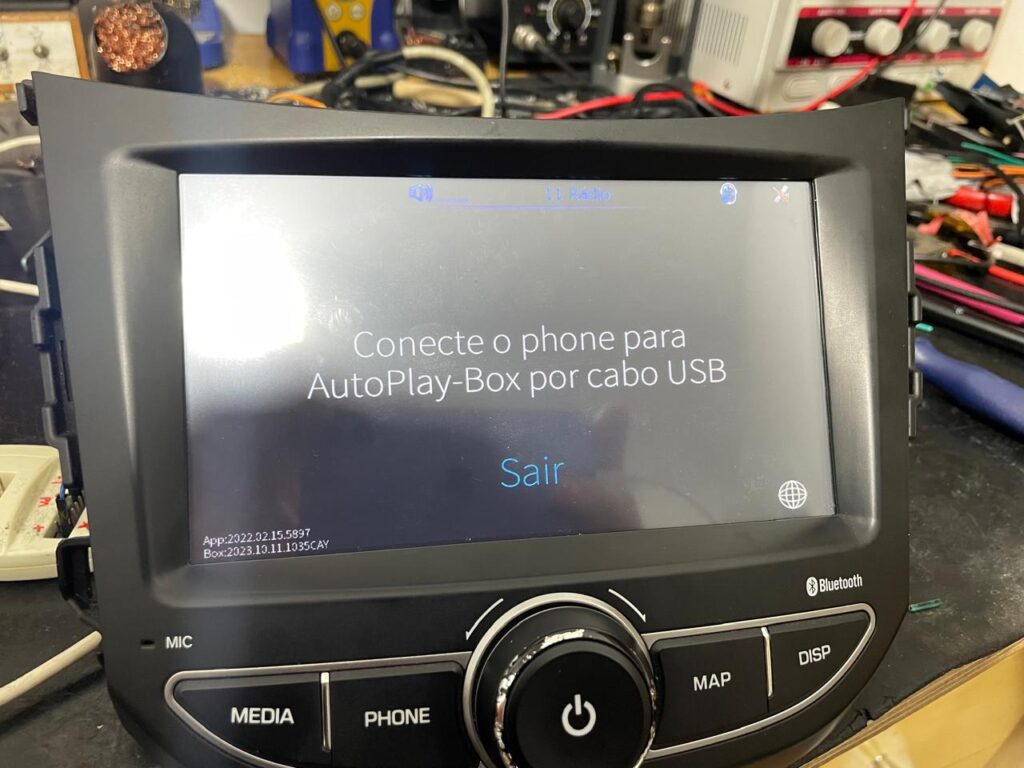

O funcionamento é simples, basta executar o .exe em uma central multimidia com windows CE 6 ou superior que ele funcionará. Nos meus testes ela funcionou bem somente em centrais com 512mb de memória ou superior.

Arquivos para o HB20 e Santa Fe, ou Sorento e Soul

Disponibilizo duas pastas de arquivos, uma com o “system” do HB20 (Kia Soul) e outra com o “system” do Santa Fe (Sorento).

Ambas funcionam entre si, o executável é o “launcher”, bem óbvio.

system_hb20.rar

system_santafe.rar

O funcionamento é bem simples, basta entrar no wince, renomear o arquivo original para garantir o backup e colar o arquivo descompactado do “system”.

Recomendo usar um Hub conectado ao USB, facilita muito as coisas.

Para entrar no windows CE basta usar o “volume” da central colocar o código 91125, gire o volume, chegue ao valor e aperte o mesmo botão que servirá como “enter”. Ao fazer isso ela entrará no Windows CE.

Abaixo segue o que foi feito e os bugs

  • Existe um projeto “oculto” nessa central chamado de “TerminalPhone”, é um espelhamento da RealVNC.
  • Basta editar o arquivo laucher.table que é possivel deixa-lo na tela principal.
  • Se alterar o exe do “Terminal Phone” é possivel executar o Autokit, porém isso só acontece no arquivo do HB20, no da Santa Fe ela não aceita.
  • O system do HB20 a barra superior é permanente, não consegui remover ou deixar como da Santa Fe. Ela fica sempre sobre o Carplay.
  • Como dito acima, o “TerminalPhone” do Santa fe não permite executar outro aplicativo e não funcionou com o Autokit.
  • É possivel executar o aplicativo pelo menu de atualização, basta colocar o executável do Autokit da seguinte maneira: usb\update\update.exe > se você acessar configurações>sistema, aparecerá uma linha com o nome “atualização de sistema”, se clicar o Autokit funcionará. Observe, isso tem ser feito pelo USB, ou seja, pendrive.

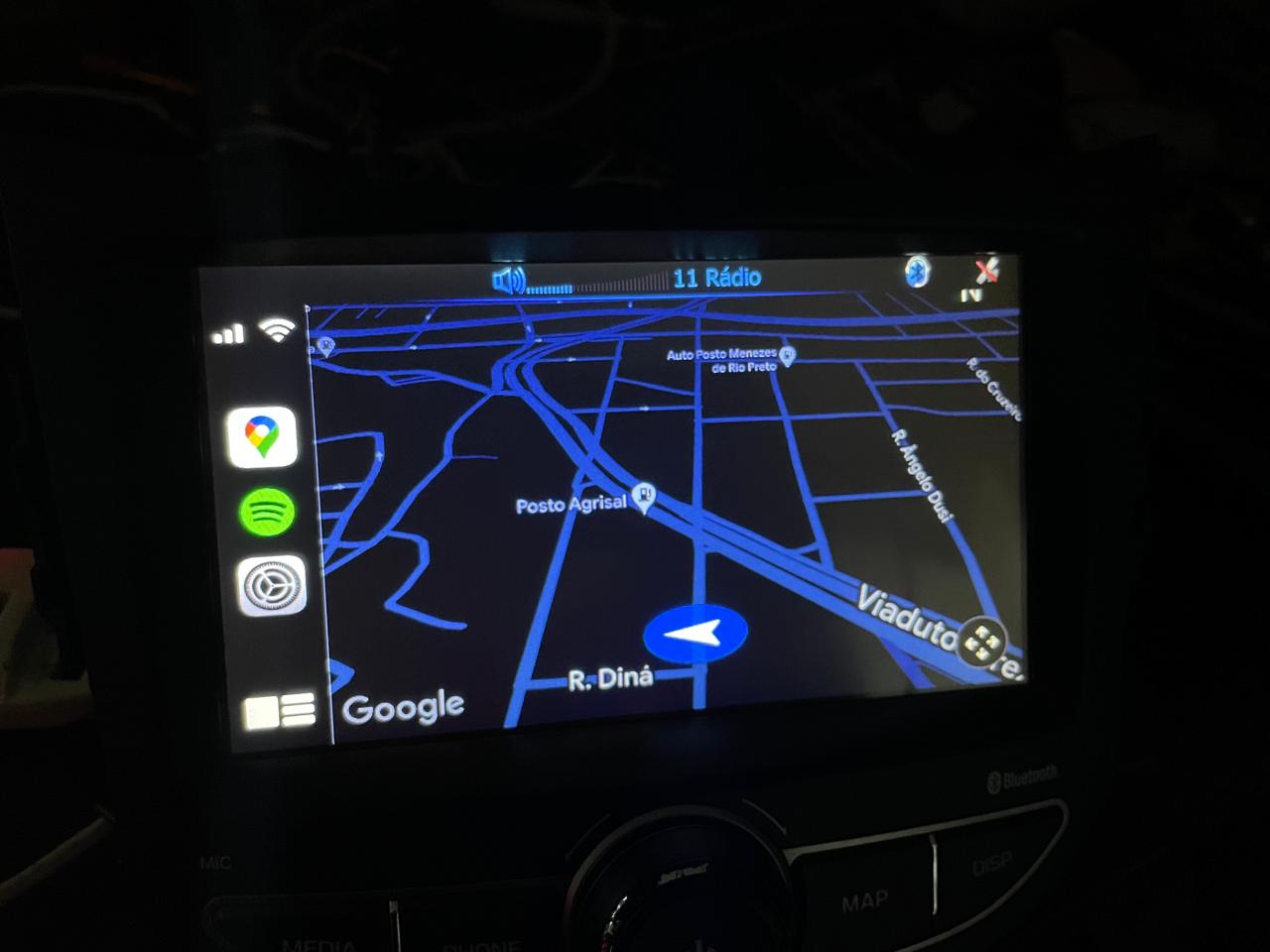

  • O Caplay é funcional porém SEM audio;
  • O Carplay para de funcionar se acessar outras funções na CM, para voltar a funcionar precisa reconectar o usb do iphone.
  • Usei muito o mortscript, deixarei o link abaixo para poderem baixa-lo. Foi um pouco dificil de achar.
  • O Android Auto funcionou muito lentamente, desisti de usa-lo.

mortscript.rar

Lembre-se, usem tudo isso em ambiente de desenvolvimento, se fizer em sua central podem causar problemas. NUNCA tente alterar as pastas ou atualizar os mapas de GPS.

Façam por conta e risco, se “matarem” sua central é possivel restaura-la mas na maioria dos casos isso só é possivel regravando os arquivos diretamente na Nandflash.

Se possuírem duvidas recomendo postarem AQUI nesse post.
